二重窓プラマードUの取付け方

梱包内容をご確認下さい
  • 写真の内容の材料が送られてきます。
    枠はセットでダンボールに。
    障子はガラスが組み込まれた状態で届きます。
    中を確認して欠品が無いのをご確認下さい。

次の道具をご用意下さい
  • 取り付けに使う道具です。
    今回はビスの数が多いので電動ドライバーを用意しました。

道具が用意できたら取付を開始!

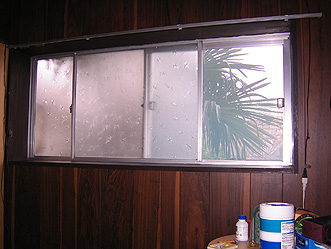

  • 取り付け前の状態

    こちらの窓に内窓プラマードUを取り付けます

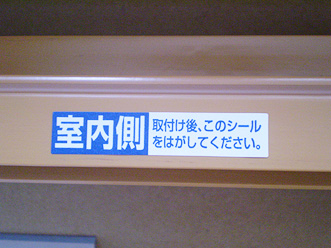

  • 枠の向きの確認

    上下左右全ての枠にはシールが付いていますので、向きを確認してください

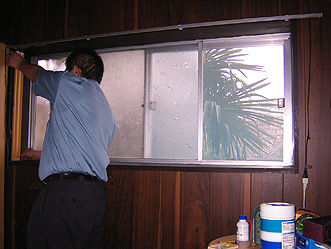

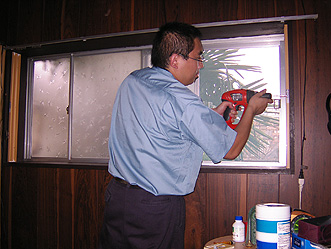

  • 縦枠の取り付け(左側)

    製品に付属の取付け説明書の手順通り、縦枠から取付けてゆきます。一人で作業する場合、プラマードUの枠の裏面に両面テープを付けて木枠に仮固定しておくとネジで止める際にズレないで止めることができます。

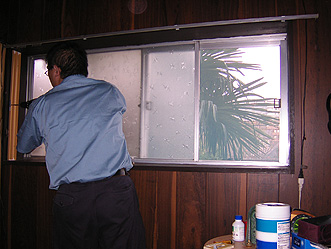

  • 縦枠の取り付け(左側)

    プラマードUの枠にはあらかじめビス穴が空いておりますので、そこへ付属のネジで止めてゆきます。大きな窓の場合は電動ドライバーがあると便利です。

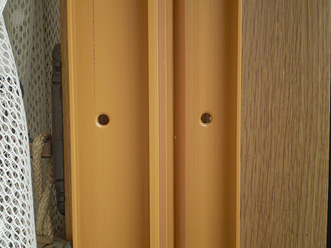

  • 【注意】枠の取り付け

    ビス穴は最初から開いています。
  • 【注意】枠の取り付け

    壁に押し当てながらビスを打ち込んでゆきます。
  • 縦枠の取り付け(右側)

    左側と同じ位置に右枠を合わせます。枠が斜めにならないように注意して下さい。
  • 縦枠の取り付け(右側)

    こちらも専用のネジで枠を固定します。

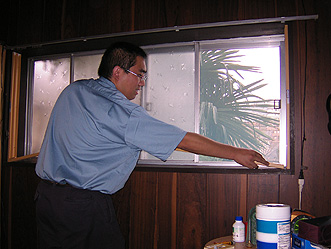

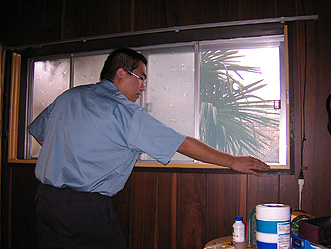

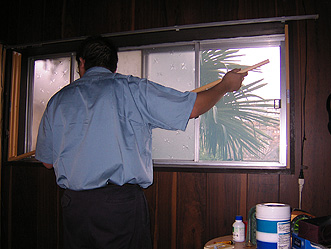

  • 下枠の取り付け

    縦枠の下部にある緩衝材に合わせて下枠を固定します。
  • 下枠の取り付け

    サイズがきつい場合は、下枠の中央部分を持ち上げるようにして差し込むとスムーズに設置できます。

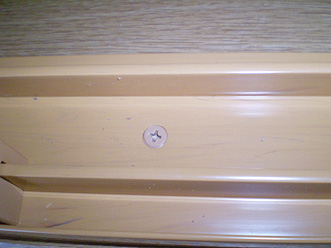

  • 【注意】下枠の取り付け

    ビスどめはこうなります。
  • 下枠の取り付け

    縦枠同様に専用のビスで固定してゆきます。

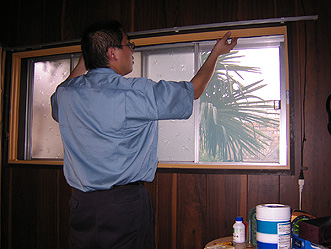

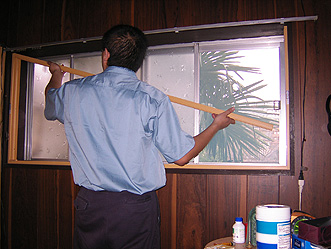

  • 上枠の取り付け

    縦枠の上部に差し込むように上枠を設置します。
  • 上枠の取り付け

    きつい場合は中央部分をたわませるようにして差し込むとスムーズに取り付けられます。
  • 上枠の取り付け

    ゆがみもなくきれいに設置できました。

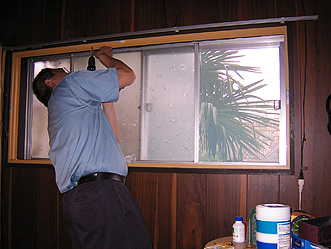

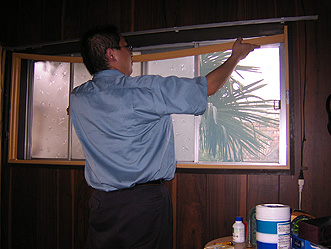

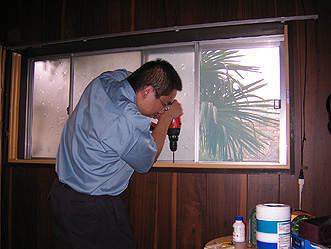

  • 上枠の取り付け

    上枠も今までと同じように専用ビスで固定してゆきます。
  • 奥の障子をはめこむ

    クレセント受けがある方の障子からはめ込みます。障子上部を奥のレールにはめ込んで下さい
  • 奥の障子をはめこむ

    障子下部を奥のレールに乗せてください。設置後に左右にスライドして動けばOKです。

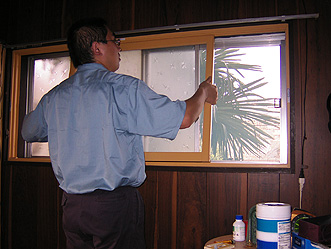

  • 手前の障子をはめこむ

    クレセント(鍵)がある方の障子をはめ込みます。こちらの障子にはシールがついているので分かりやすいです。

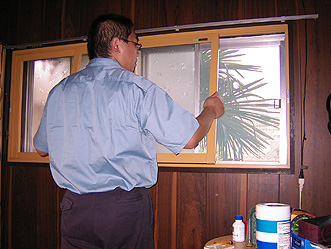

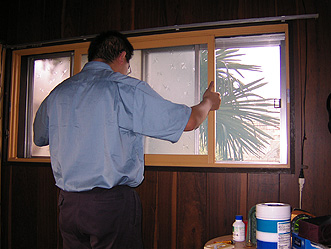

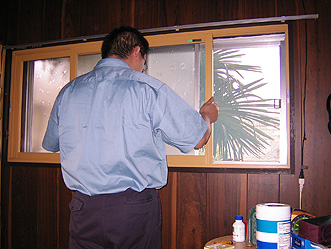

  • 手前の障子をはめこむ

    これで障子が2枚はめ込まれました。左右に動かして窓の滑りを確認してください。

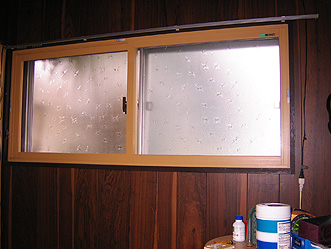

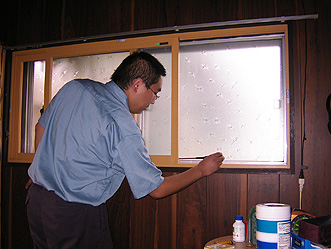

  • 設置完了

    窓を閉めた状態でクレセント(鍵)がかかるかどうか確認して下さい。

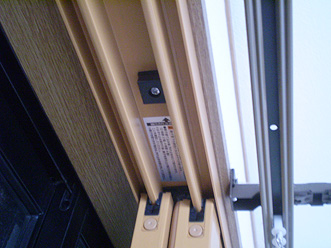

  • 【注意】上枠の取り付け

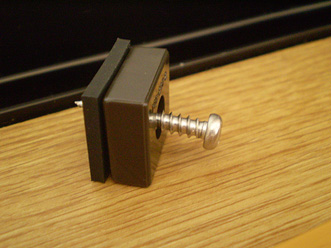

    ビスに外れ止めストッパー、スペーサーを通します。
  • 【注意】上枠の取り付け

    上枠に外れ止めをとりつけます。
  • 建てつけ調整

    もしも鍵のかかりが悪かったり、閉めた状態で枠との間に隙間が出来る場合は、障子の戸当たり部分(写真の箇所)のゴムキャップを外すと中に戸車ビスがありますので、それを回して下さい。窓位置の微調整ができます。

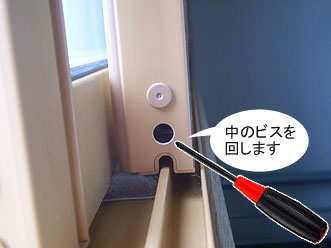

  • 【注意】建てつけ調整

    戸車の調整はここで行います。ゴムのキャップを外し、プラスドライバーで中のビスを回すと戸車が上下します。
      右に回すと上がる
      左に回すと下がる

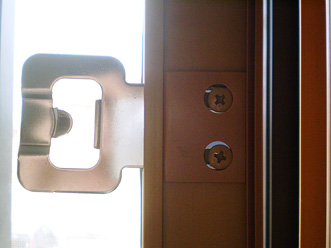

  • 【注意】建てつけ調整

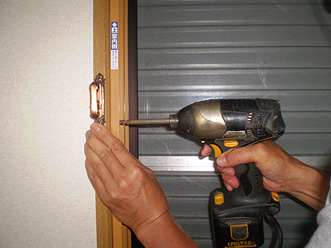

    クレセントの掛かりが悪いとき、またはクレセントを掛けた状態で障子が左右に動く場合は、このクレセント受けを左右に調整します。
取付が完了しました
